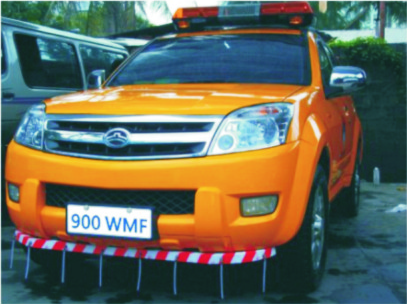

車載式激光甲烷檢測系統

GAZOMAT開發的DIGI TECINSPECTRAVSR產品是通過在地下燃氣輸配管網上行駛的汽

車，實現對燃氣泄漏的檢測。這款產品所利用的激光光譜學探測器、GPS (可選)以及

繪圖功能，可滿足燃氣檢測人員對低壓和中壓管網進行檢測時所追求的*性、可靠性和

可追溯性。

快速有效的檢測

1、該裝置由一個取樣回路、激光泄漏探測器、保護系統、一個筆記本電腦和一組氣瓶

組成。在由一名操作人員及一名駕駛員駕駛的車輛上進行*的安裝。

2、檢測氣樣通過安裝在檢測車上的取樣圍欄從地面上提取。

3、氣樣中任何微量的甲烷氣體都能被檢測到，并立刻向車載電腦報告，同時記錄在NGS

軟件系統中。

4、基于可選的GPS及繪圖功能，可*定位甲烷氣體泄漏位置。

5、儲存所有與測量任務相關的信息和數據。

獨特的檢測系統一激光光諧學

1、只針對甲烷氣體起反應。優點:系統穩定，對其他任何氣體和化學物不起反應。

2、檢測精度達到1ppm,響應時間小于1.5秒。

3、測量速度高達50km/h (30mph) 。

4、注意:不可用于LPG管網中。

友好的用戶界面

1、儀表檢測功能完全自動化。

2、NGS軟件的靈活性，使得操作更加快捷方便。

3、GPS系統(可選)以及繪圖功能讓測量結果具有可追溯性。

*性能得到提升

1、車上無可燃氣體(沒有氫)

2、使用兩種氣體---50ppm甲烷用于操作測試、氮氣(N2) 用于取樣回路吹掃。

3、減少所需日常維護

主操作界面( GPS可選)

INSPECTRA儀表通過車載筆記本電腦進行控制，NGS軟件專用于天然氣輸配管網測量。

此款軟件的設計使測量方案zui優化，同時，GPS和繪圖功能使管網操作具有可追溯性。

測量數據保存和顯示

1、創(chuàng )建任務，輸入信息。

2、實時記錄車輛速度和位置以及探測器測量的濃度。

3、自動報告錯誤信息。

4、數據可以通過不同文字予以恢復:

事項清單

任務報告

測量任務的地圖(僅選擇GPS時方可)

可選的GPS及繪圖功能

種 新的維度

INSPECTRA激光探測器系統的高性能與NGS軟件結合，再加上GPS及繪圖系統的出色功

能，使管網測量呈現一種全新的維度。

1、屏幕上實時顯示車輛(橫坐標與縱坐標)及所檢測的泄漏情況的*數據。

2、如果NGS系統中配有DXF格式的數碼卡(選擇配備)，可在地圖上顯示車輛的位置。

技術參數

1、測量原理:激光光譜學- -- 多通道單元

2、甲烷的整體選擇性

. INSPECTRA

3、測量量程: 1-160ppm (將裝置進行校準，然后設置用于甲烷)

激光探測器

4、檢測限值: 1ppm

5、響應時間:小于1秒

6、可使用溫度: -20C到50'C

7、濕度:小于80%相對濕度

1、INSPECTRA激光探測 器

2、吸入圍欄_ ( 帶8個樣品入口),

3、吸入泵，zui大速度為800L/小時

4、集成到取樣回路中的過濾器

5、探針，用于檢測是否存在水，可自動觸發氮吹掃功能

分析儀由以下

6、電磁閥及流量計，用于持續檢查樣品氣體及參照氣體流量

部件構成

7、氮吹掃回路

8、傳感器測試回路，帶50ppm的CH4參照氣體

9、系統響應時間:小于1.5秒(根據車輛模式及安裝時的配置

而有所不同)

10、zui佳測量環境:干燥及無霜的地面，無大風

11、系統可在各種類型的車輛上安裝(安裝的人體工程學及配

置需要根據訂單進行確定)

所使用的氣體

1、50ppmCH4 (甲烷)參照氣體，用于探測器

2、氮氣用于吹掃樣品回路

1、主要的電源供應來源于車輛上的發電機，向所有的儀表、筆記

本電腦、吸入泵及閱讀燈供電，只需將主開關切換到保險絲盤

電氣系統

上即可。

2、系統電源供應: 150W (正常使用)

zui大220W (帶所有裝備)

筆記本電腦

1、根據GAZOMAT的建議進行制作，堅固耐用，可進行網絡(luò )測量

2、zui少連接器需求: 2個USB連接器

NGS軟件

可在Win10系統上運行

GPS系統(可選)

1、GPS接收器專用于網絡(luò )測量

2、通信協議: NMEA標準 (可與道路導航系統相連接) .

客戶提供的數碼卡可分為兩種格式:

繪圖

1、DXF格式

2、專屬格式(如Geofuites)
