埋地管道外防腐層狀況檢測儀PCM
產品介紹
◆對管道路定位、測深
<對管道外防腐層破損狀況評估
◆對管道外防腐層破損點定位
。對重要管道進行定期跟蹤檢測
對新建設管道防腐層施工質量驗收
◆對管道陰極保護效果評估
對主管道上分支輸油管線進行查找

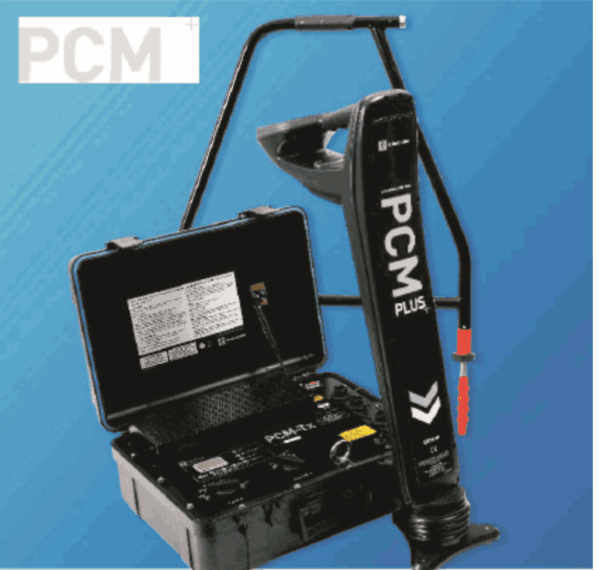

PCM 接收機
手持式接收機即使在復雜擁擠的區域，也可以用來定位管道，測量系統發射機施加的
近直流信號的電流強度和方向，然后提供給操作者。接收機能夠進行需要的運算，同時瞬
時顯示結果。提供給操作者-種通過*定位金屬管道搭接和定位防腐層破損來確定陰極
保護系統故障的*方法。

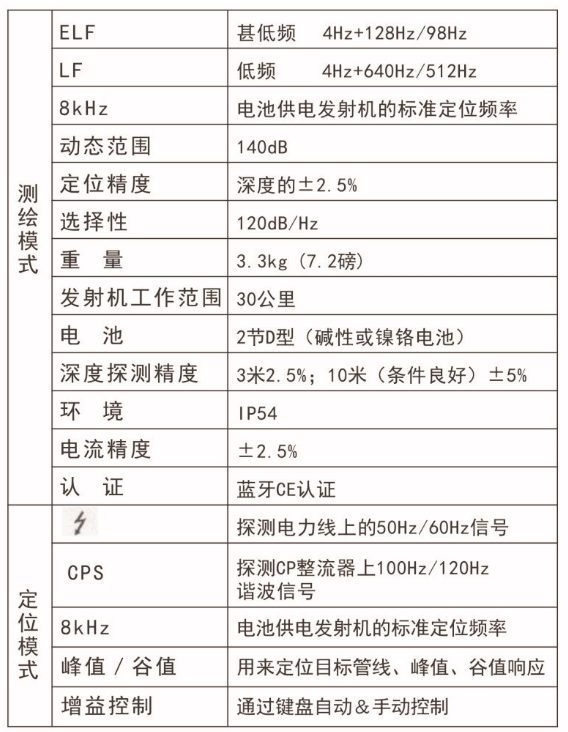

PCM Rx接收機
<>查找防腐層缺陷
<獨特的性質改善了數據完整性
<自動信號衰減
<自適應接地補償
<電流測繪
<整合GPS數據
<提供PDA和PC機的*分析軟件
<*定位和PCM (管道電流測繪)于- -體
<通過藍牙將測繪數據實時上載至PDA或PC機
<圖形測繪模式包括定位深度、定位電流和相位
<低功耗，全天候測量
<>查找犧牲陽極
◆背光/聲音
<*的電流方向功能
<電力模式深度測量
<3秒鐘之內ACCA繪圖
<>多達1000個數據記錄


PCM-Tx發射機
PCM 系統特有大功率發射機，zui長探測距離可達30公里。zui少的管線接入點減少了評
估一段管線的時間。發射機有三種操作模式，可以*對輸配管道系統進行有效的測繪。
PCM 的連接是非常簡單的，電流讀數和電源的發光二極管指示功能幫助操作者根據不
同的管線，選擇zui佳設定。
頻率選擇
ELF
(甚低頻)zui大范圍4Hz 98Hz/128Hz
ELCD (甚低頻)電流方向(4Hz 8Hz) CD 98/128Hz
LFCD (低頻)電流方向(4Hz-8Hz) CD 512Hz/640Hz
4Hz定位電流始終存在，如果在擁擠區域需要進行故障查找，操作者可以選擇定位頻率
和電流方向頻率
殼體結構:高抗沖擊工程塑料
重量: 15.2kg
環境:
NEMA 3R和1P55 (開蓋)
尺寸: 47cmx37cmx19cm
NEMA 6 and IP67 (關閉狀態)
*:CE*
電流選擇
有6個檔的電流旋轉開關可選擇下述幾種4赫茲電流值: 100mA， 300mA， 600mA， 1A, 2A,
3A。在使用PCM發射機時，除非輸入功率達到極限，選擇的電流將處在一個恒定狀態。
A字架
附件A字架連接接收機可以進行防腐層破損和絕緣性故障的*定位。PCM 接收機的
顯示屏能夠顯示故障方向，使用的方向箭頭，使故障點更容易定位。PCM 也顯示A字架腳針
間的dB微電壓讀數，同時可以在不同的故障點之間進行對比，以確定zui嚴重的故障。這個
數值可以便捷的儲存到PCM數據庫中，通過藍牙.上載到PDA或者PC機中。
標準配置
◆PCM-Tx發射機一臺
<>PCM (帶磁力儀)接收機一臺
◆A字架(用于*定位)一個
◆雙夾連線一條
◆電源線兩條
<>中文說明書一份
<>儀器包一個
可選配置
◆帶藍牙功能的筆記本電腦一臺
◆帶GPS藍牙功能的PDA一個
